压铸模具的行位和斜顶介绍

铝合金压铸件侧壁有凹凸形状、侧孔和扣位时，模具开模顶出铝合金压铸件前则须将侧向型芯抽出，此机构称行位。

胶件外侧孔，需后模行位抽芯

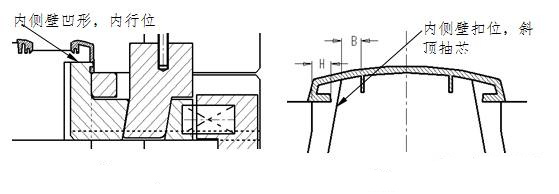

内侧凹槽，若用斜顶出模，顶部开距不够，须采用内行位

利用斜向顶出，顶出和抽芯同时完成的顶出机构称斜顶。对胶件上需抽芯的部位，当行位空间不够时，可利用斜顶机构完成。斜顶机构中，斜向顶出距离应大于抽芯距离(B>H)，防止顶出干涉。

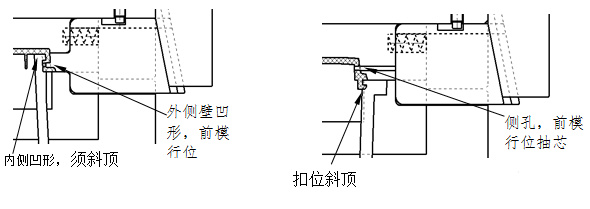

铝合金压铸件内、外侧壁都有凹形，内侧有骨位阻碍和高度不够原因，须对外侧壁前模行位，内侧壁斜顶出模。

铝合金压铸件侧孔周围不能有夹线，侧孔须前模行位抽芯，扣位斜顶出模。
